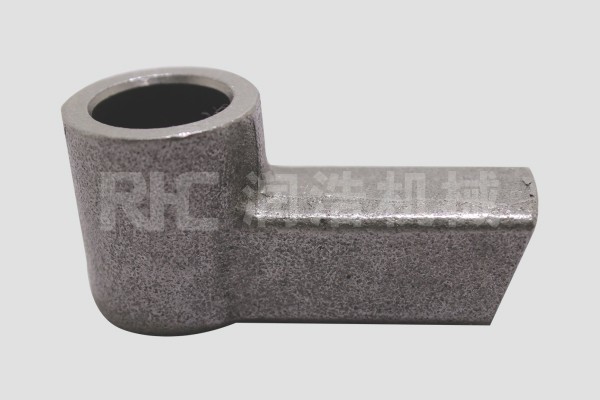

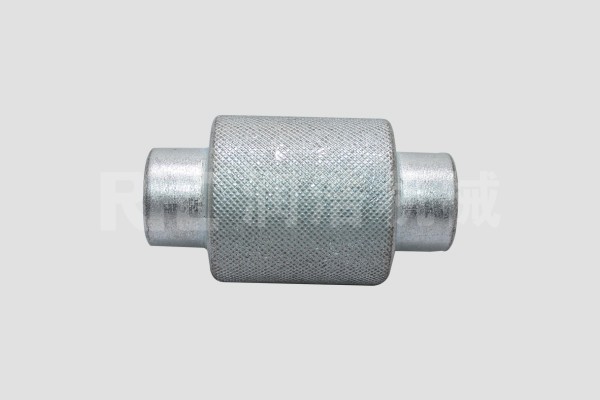

01支承座

L1=49.5-L2=43.5
d=26-D=18-L=30

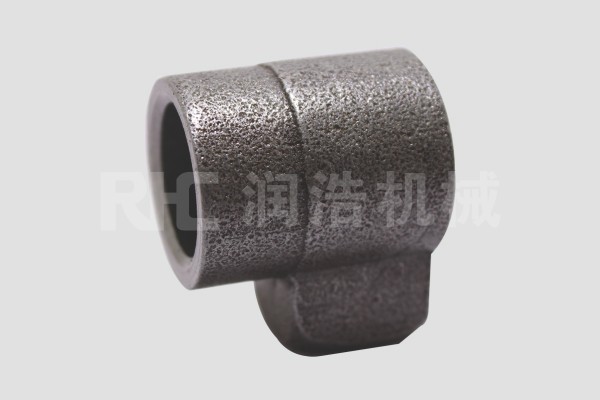

03支承座

L1=23-d=26
D=18-L=30

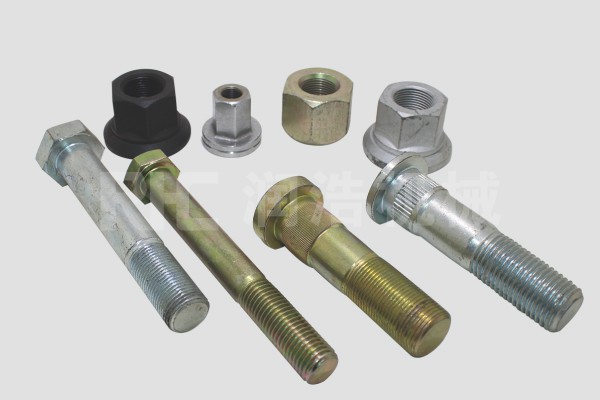

高强度车桥紧固件

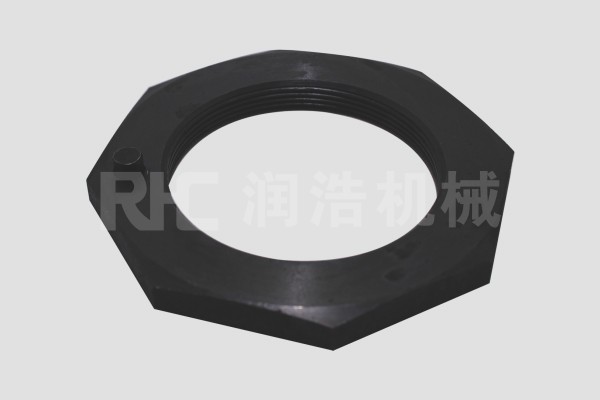

锁紧螺母

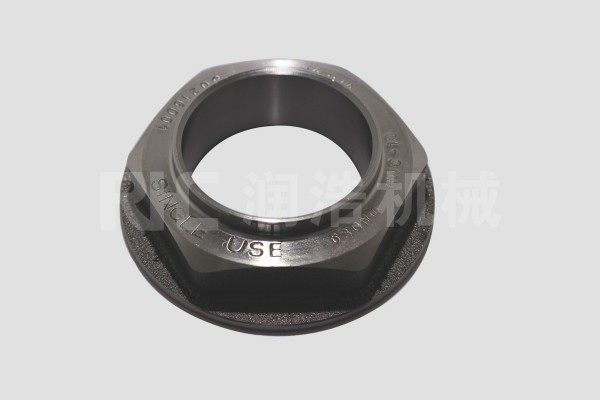

轴头螺母

d=91-L1=18.5
D=51.5

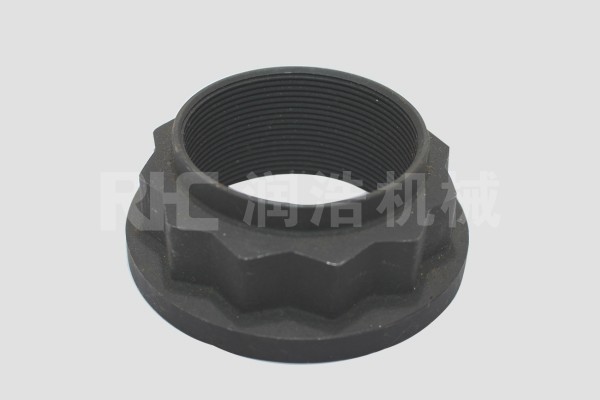

突缘螺母

T=M50*1.5-d=53.3
d1=69-L=30

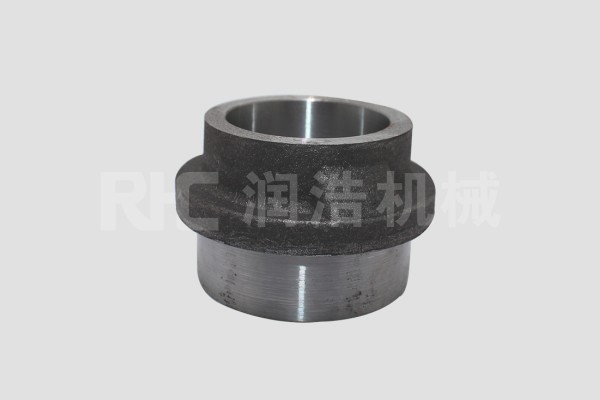

固定衬套座

d=63.5 D=46.5

衬套固定套

d=63.5-D=46.5

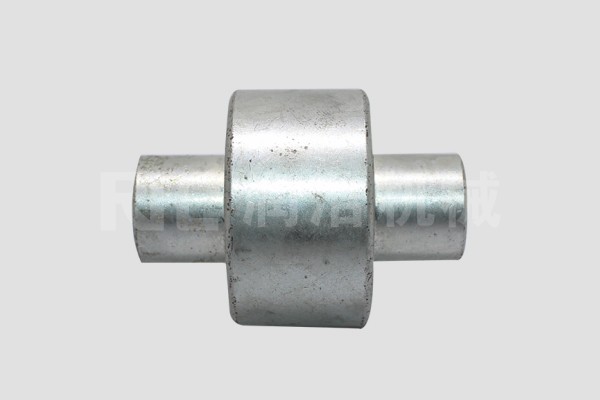

刹车蹄制动销

d1=31.85-d2=26.8
L=61-L1=32.5

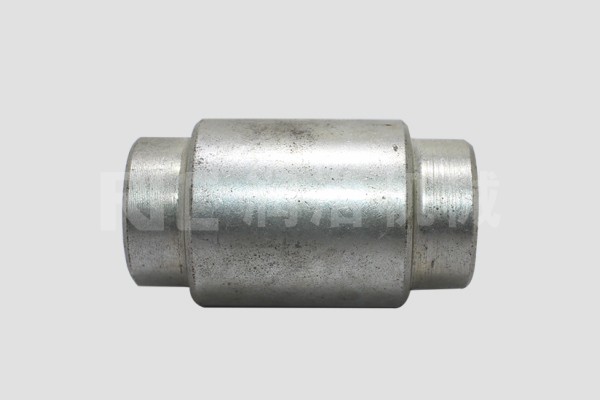

刹车蹄制动销

刹车蹄制动销

刹车蹄制动销
